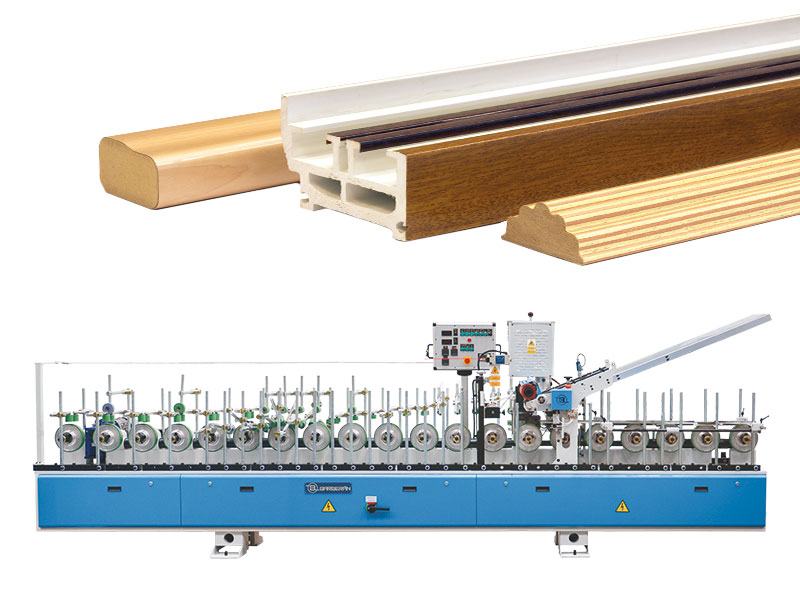

STROJ ZA OBLAGANJE PROFILA, DOVRATNIKA, LAJSNI, MARKE BARBERAN

– STROJ ZA OBLAGANJE PROFILA, DOVRATNIKA I POKRIVNIH LAJSNI, MARKE ”BARBERAN” MOD. RP-30-MODUL, PREDVIĐEN ZA LJEPLJENJE FURNIRA DEKORATIVNIH PAPIRA i LAMINATNIH FOLIJA U KOLUTU, V 380/50, NOVI STROJ

- pos.101 RP-30-Modul sa kopirnim napravama za oblaganje profila
- pos.0800 baza stroja duža za 1 mt od standardne
- pos.0400 horizontalne četke za čišćenje površine obradtka
- pos.0405 dvije četke za četkanje rubova
- pos.0735 IR lampa za zagrijavanje površine, IRK 1000w
- pos.0600 nosač za trake u roli, za foliju
- pos.0705 dva fena za ispuhivanje toplog zraka
- pos.0900-L valjak za nanošenje ljepila
- pos.0910 automatski sistem za zaustavljanje valjka za nanošenje ljepila u slučaju oštećenja trake.
Tehnički opis: Namjena stroja je oblaganje profila, dovratnika i lajsni sa furnirom u paketu, te dekorativnim papirnatim ili laminatnim folijama uz upotrebu toplinski topljivih ljepila. Podrazumjeva oblaganje iverica, mdf ili drvenih obradaka niže kvalitete.
Za korektno ljepljenje furnira uvjet je vlažnost furnira od 8-12% radi potrebne fleksibilnosti.

Tehnički podaci:
pos.101 RP-30-Modul
Ukupna dužina stroja, mm 5.000
Komande: sa desne strane 1
Min/max širina prolaza mm 10 – 290
Radna visina mm 4 – 90
Minimalna dužina obradtka mm 800
Min-max radna širina ljepljenja mm 25 – 280
Međuosovinski razmak mm 250
Promjer valjaka za transport mm 200
Promjer valjaka za formiranje mm 60
Dubina utora pocinčanog valjka mm 2
Motor za pomak kw 1,5
Snaga grijača glave za nanošenje ljepila kw 5,4
Motor valjka za formiranje kw 0,75
Snaga grijača posude za ljepilo kw 6
Dodatak snage za 6 fenova (nisu uključeni) kw 6x3 = 18
Ukupna snaga u kw 32
Vrijabilni pomak m/min 10 – 60
Visina stroja mm 900
Napon 380/50
Zrak bara 6
Težina stroja kg 1300
Gabariti stroja mt 5,8x1,1x2,0

pos.0800
- baza stroja dužine 5 metara sa 20 osovina za pomak obradaka.
- obradak pomiču gumirani transportni valjci širine 15 mm sa prijenosom preko helikoidalnih
zučanika smještenih bočno pod 90°, pokreće ih motor sa regulacijom brzine pomaka.
Opremljeni su sistemom za brzu regulaciju širine.
- na ulazu se nalaze dvije vodilice jedna desno druga ljevo za brzu regulaciju po širini i visini.
- uređaj za nanošenje ljepila sastoji se od posude za ljepilo kapaciteta 20 kg, posude za
otapanje ljepila, valjka za nanos ljepila te valjka za pritiskanje, sa elektronskom regulacijom
preko potenciometra. Opremljen je i nosačem rampom za pakete furnira, sa regulirajućim
vodilicama. Regulacija nanosa ljepila je ručna uz pomoć volana sa numeričkim indikatorom.
- čišćenje vljka vrši se putem pneumatskog sistema za brzo vađenje cilindra.
- valjak za pritiskanje, automatskim pneumatskim potiskom vrši pritisak na traku u trenutku
startanja stroja, u vrijeme mirovanja pomakne se prema gore. Sastavljen je od silikonskih
sekcija koje se brzo i lako mijenjaju.
- I° valjak modelator nalazi se na prvoj osovini ima ulogu vertikalnog pritiska na traku.
- u nastavku stroja po čitavoj dužini sa obije strane smješteni su nosači za alate za
modeliranje, navedeni nosači umetnuti su u profile dimenzija 40x40 mm.
- na nosače smješteni su alati za modeliranje, uključuju 80 valjčića za oblaganje, 124 stezača
i 46 vertikalnih poluga, sve ukupno 250 alata za oblaganje furnirom ili laminatom.
- stroj je konstruiran prema normativima C.E. što uljučuje zaštitne rešetke u zoni valjaka.
- komandna ploča sdrži sve komande za pokretanje stroja te regulaciju temperature i brzinu
pomaka.
pos.0400
- četka za horizontalno čišćenje površine obradtka, od prirodnih vlakana, promjera 140 mm,
sa motorem od 0,37 kw, 920 okr/min, regulacija po visini, odsisna kapa.
pos.0405
- četke za čišćenje rubova, 0,18 kw, 1350 okr/min, naylon, promjer 110 mm, odsisna kapa.
pos.0735
- IR lampa, automatsko uključivanje, grije površinu profila, suši ”primer”, aktivira ljepilo te
omekšava laminatnu foliju.
pos.0600
- nosač za melaminske trake sa kočnicom, pneumatska regulacija, promjer 150 mm
pos.0705
- uređaj za zagrijavanje obradtka, za dodatno aktiviranje ljepila nakon oblaganja, sa
mogućnošću regulacije temperature zraka, komplet sa svim potrebnim električnim
elementima za montažu na stroj. Kw 3,3
pos.0900-L
- valjak za nanošenje ljepila na papirnatu dekorativnu foliju.
pos.0910
- sistem automatskog zaustavljanja u slučaju oštećenja trake.
