VAKUMSKE SUŠARE ZA DRVO MARKE ISVE

VAKUMSKA SUŠARA MARKE ”ISVE” TIPA ”ES”, SA ALUMINIJSKIM PLOČAMA
SA ELEKTRIČNIM GRIJAČIMA ZA GRIJANJE DRVA, V 380/50, NOVO

OPIS: VAKUM SUŠARE NOVE GENERACIJE – SONDE BEZ KABLOVA!
Naši sustavi sušenja nedavno su potpuno revidirani, nudeći neke važne inovacije, koje naš asortiman čine jednim
od najnaprednijih na tržištu. Srce sustava je kontrolni sustav, koji se više ne temelji na namjenskim elektroničkim karticama poput Vacutronica, već na vrhunskim proizvodima koji su lako dostupni na međunarodnim tržištima.
PLC-ovi su stoga najnovija generacija Siemensa.

ISVE – POWERCONTROLLER = PERFEKCIJA SUŠENJA!
Srce sustava grijanja, može biti opremljeno naprednim regulatorom snage, koji može grijati drvo s apsolutnom preciznošću.
Ova oprema može neovisno kontrolirati više zona, raspodjeljujući toplinu gdje je to potrebno, za potpunu dobrobit ujednačenosti procesa sušenja.
Tokom faze grijanja može se postići ušteda energije do 30% u odnosu na prethodni sustav (OPCIJA uz doplatu)
Radni ciklusi pohranjeni su u različitim radnim programima, koje operater lako koristi.

VAKUM SUŠARE NOVE GENERACIJE
SIEMENS PLC: nove ISVE sušare opremljene su najnovijom generacijom Siemens S7-1200 PLC-a. Kontrolni sustav omogućuje vam pažljivo praćenje svih faza ciklusa, provođenje kontinuiranih testova samodijagnostike na komponentama sustava.

PRECIZAN 3D DIZAJN: svi sustavi pažljivo su dizajnirani s najnovijom generacijom 3D softvera. Crteži i rastavljeni prikazi prikazani su u priručniku kako bi se olakšao zahtjev za tehničku pomoć i rezervne dijelove.
DJELOMIČNO GRIJANJE PLOČA: zahvaljujući sofisticiranoj elektronici i novom softveru, za sušare s električnim grijanjem moguće je diferencirano grijati ploče, osiguravajući toplinu samo tamo gdje je to potrebno i izbjegavajući nepotrebno pregrijavanje drva.

ISVE SERVER CONNECT: svi sustavi mogu se povezati putem weba, kako bi pružili informacije o radu stroja u stvarnom vremenu.
ISVE PROGRAM ODRŽAVANJA: sustavi mogu planirati intervencije održavanja, dajući jasne upute operateru putem upravljačke ploče.
NAPREDNI SOFTVER: napredni softver za upravljanje, koji vam omogućuje pamćenje stotina različitih ciklusa sušenja. Operater će stoga moći odabrati najprikladniji program rada za svako drvo.

MADE IN ITALY I 24 MJESEČNA GARANCIJA: sve sustave provjerava ISVE u svakoj fazi proizvodnje.
Visoka kvaliteta odabranih komponenti omogućuje nam da našim međunarodnim kupcima pružimo jamstvo od 24 mjeseca.

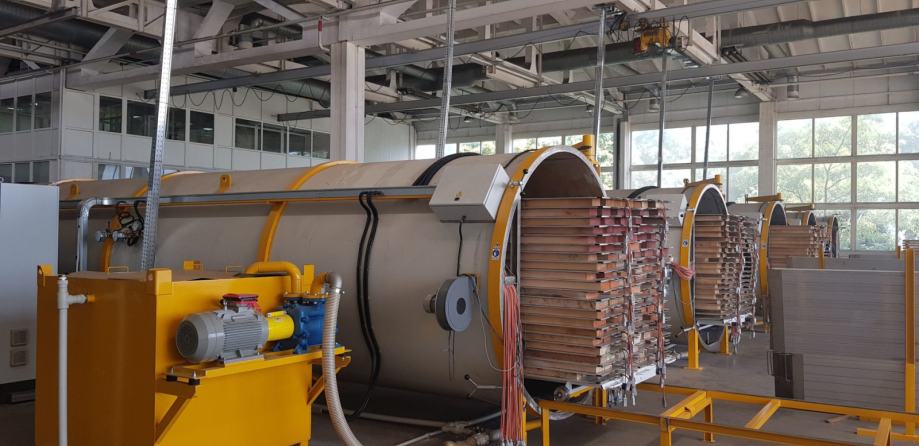

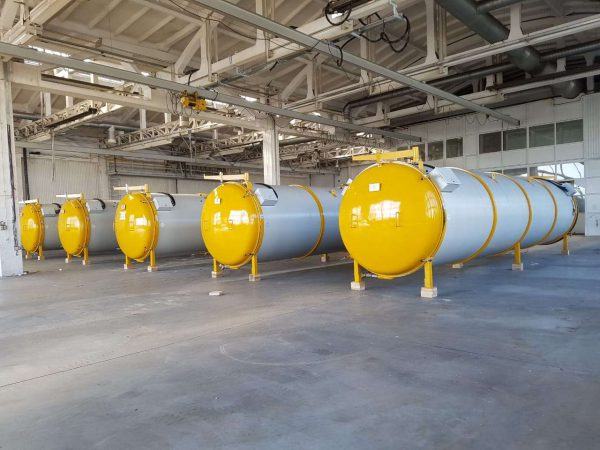

PREKO 1000 POSTROJENJA INSTALIRANO PO ČITAVOM SVIJETU!

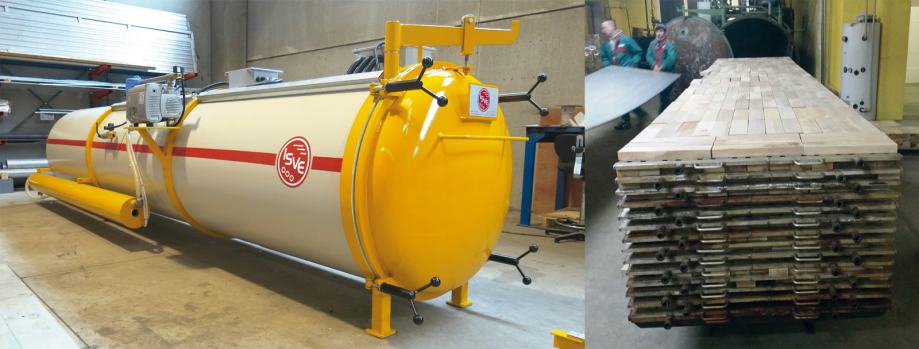

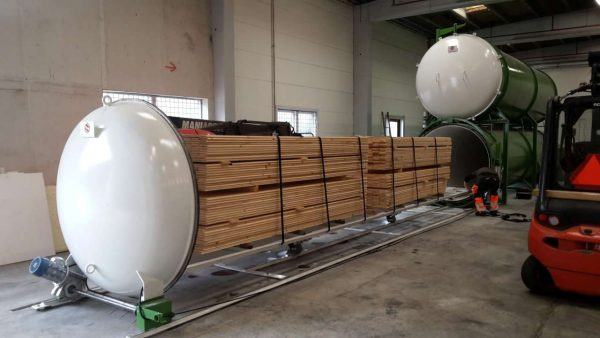

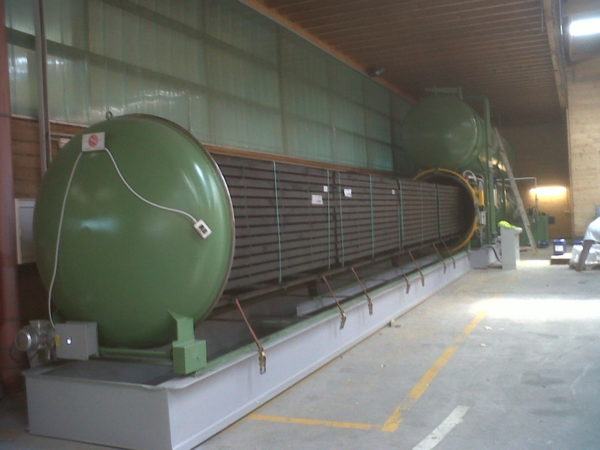

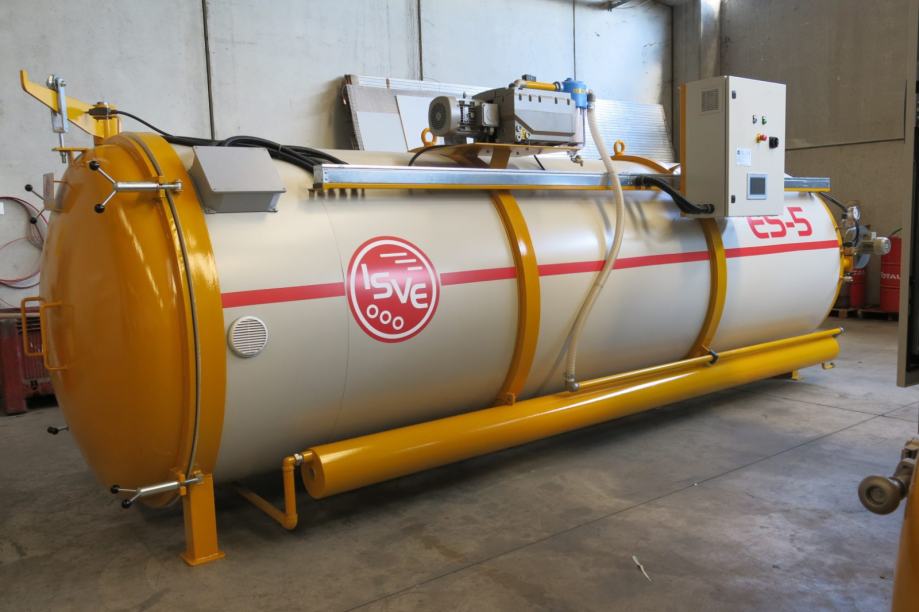

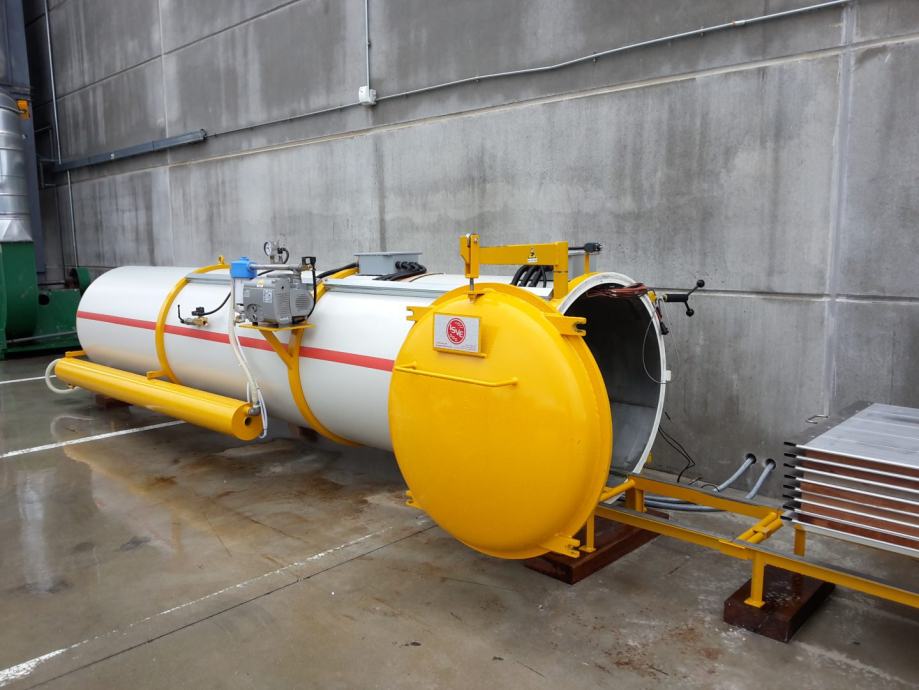

VAKUM SUŠARA TIPA “ES”
Specifične karakteristike sušare: izvedba sa aluminijskim pločama sa električnim grijačima
Autoklava (komora) je dizajnirana i izrađen prema važećim sigurnosnim standardima propisanim novom EC direktivom o strojevima 2006/42.
Tehničke karakteristike autoklave:

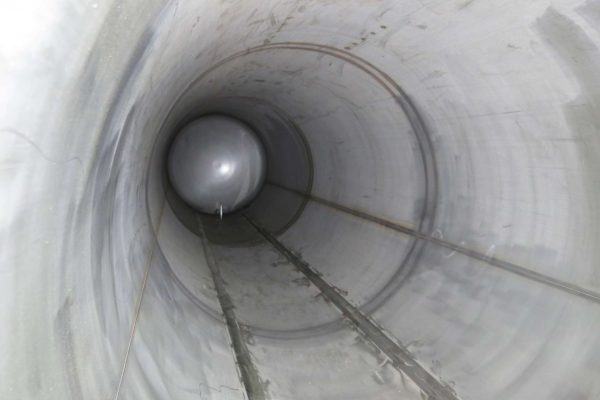

• Cilindrični autoklav izrađen od vrlo debelog kalandriranog i elektrozavarenog lima, koji može podnijeti depresiju od 730 mmHg;
• Izrađen od nehrđajućeg čelika AISI-304 ;
• Vanjski prstenovi za ojačanje i toplinsku izolaciju cilindra;
• Unutarnje vodilice od nehrđajućeg čelika za klizanje kolica za utovar;
• Stražnji mehanički granični prekidač;
• Unutarnji zračni kondenzatori od nehrđajućeg čelika AISI-304;

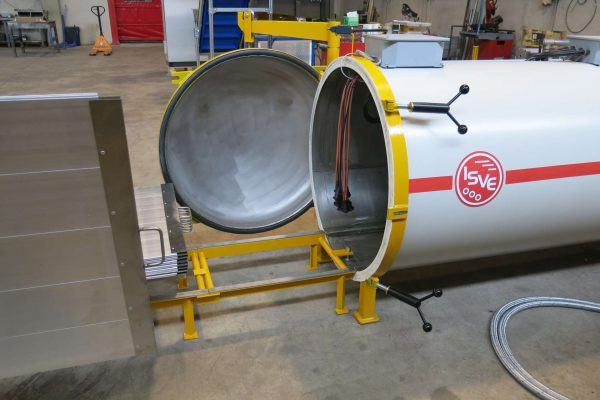

• Vrata izrađena od poluelipsastog dna od nehrđajućeg čelika AISI-304, za brtvljenje autoklava. Ručno otvaranje tipa 'zastava';
• Predispozicija za spajanje strujnih utikača grijaćih ploča i sondi vlage i temperature;
• Solenoidni ventil za automatsku regulaciju povrata zraka;
• Vanjska izolacija cilindra (OPCIJA).
• Krajnja sklopka 'Vrata zatvorena' za sprječavanje rada električnog grijanja s 'otvorenim vratima ';
• Elektronski pretvarač tlaka od –1 do +1,5 bara za održavanje vrijednosti vakuuma na optimalnoj razini;
• Prolazne cijevi za kondenzat zraka iz drva od nehrđajućeg čelika AISI 304;
• Filter u obliku slova Y na ispuhu za zaštitu nepovratnog ventila;
• Temperaturna sonda unutarnjeg kondenzatora (ako postoji).

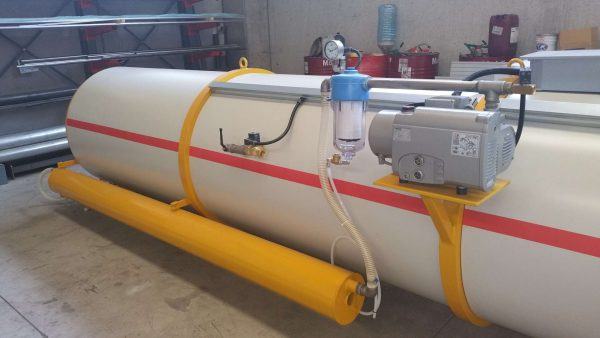

VAKUMSKI SUSTAV
Vakuumski krug se uglavnom sastoji od pumpe i kondenzatora. Oba uređaja osiguravaju vakuum i odvajanje kondenzirane vode od drva koje se suši.
Tehničke karakteristike:
• Vakuumska pumpa sa uljnim podmazivanjem koja jamči vakuum u autoklavu i ispravno odvođenje para koje nastaju tijekom sušenja;
• Cijev kondenzatora od nehrđajućeg čelika AISI-304 i unutarnji vijak od nehrđajućeg čelika za vakuum pumpu;
• Filter protiv kondenzacije ispred vakuumske pumpe
• Solenoidni ventil za povrat zraka iz kondenzatora i ispuštanje vode kroz nepovratni ventil ½" klapne;
• Analogni vakuum mjerač;
• Elektronički pretvarač tlaka za očitavanje vrijednosti vakuuma na PLC zaslonu.

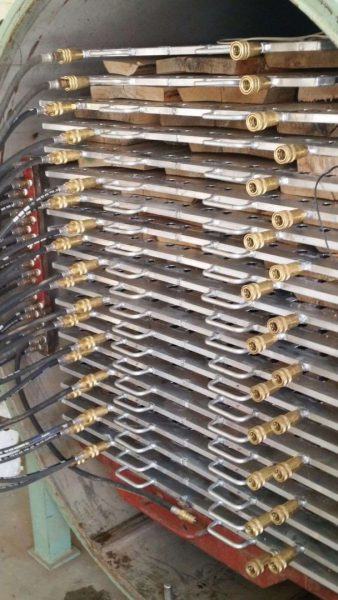

SUSTAV GRIJANJA

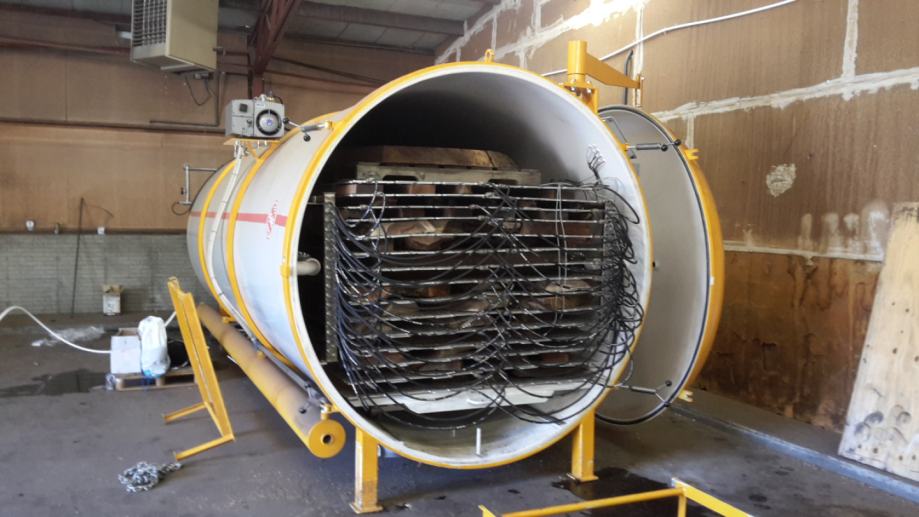

Sustav grijanja sastoji se od niza grijaćih elemenata/ploča, smještenih između slojeva drva.

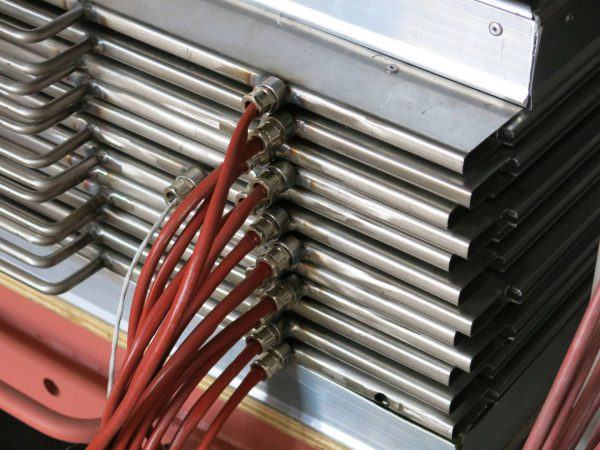

VERZIJA SA ELEKTRIČNIM PLOČAMA
Tehničke karakteristike:
− Aluminijske ploče za progresivno i kontrolirano zagrijavanje drva;
− Električni priključak ploča osiguran tropolnim silikonskim kabelom s visokim toplinski otporom.
− Posebni utikači/utičnice otporni na temperature do 150°C.
Sigurnost:
− Krajnji prekidač "Vrata zatvorena" za sprječavanje rada električnog grijača kada je stroj uključen a otvoren.
− Sonde za temperaturu drva i grijaće ploče.
− Elektronička kontrola procesa sušenja kako bi se osiguralo da ni grijanje ni drvo temperatura prelazi programirane vrijednosti.

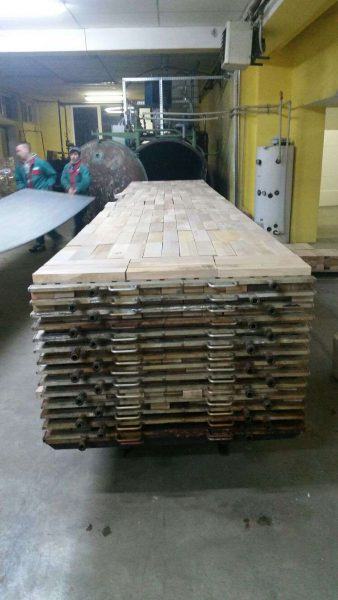

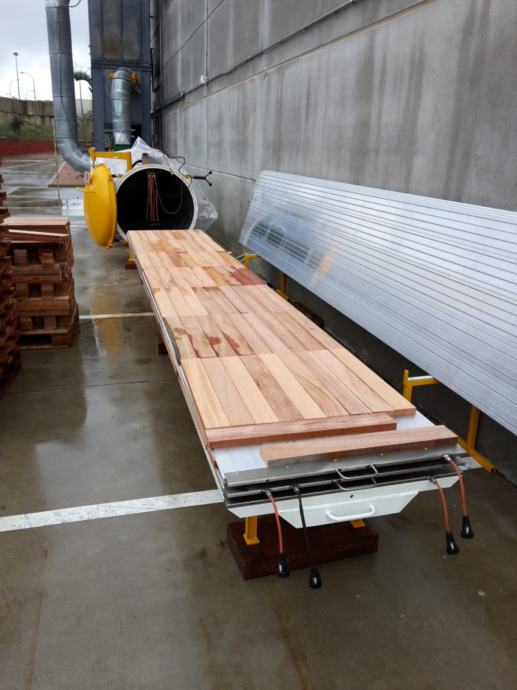

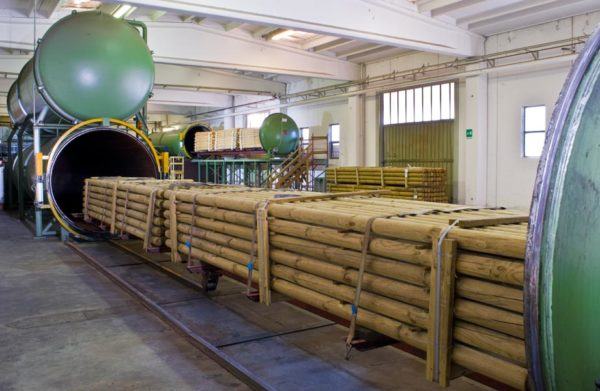

VAGON I KLIZNE VODILICE
Robusno konstruirana kolica dizajnirana su i proizvedena tako da mogu primiti teret drva za sušenje i grijaće ploče.
Tehničke karakteristike:
• Nosivi okvir izrađen od vrlo debelih elektro-zavarenih metalnih profila;
• Klizni kotači od pocinčanog čelika opremljeni posebnim ležajevima za rad u teškim uvjetima;
• Klizne vodilice sastavljene od dviju čvrstih tračnica koje se mogu montirati podignute ili ukopane u tlo;
• Mehanizirani sustav za izvlačenje za olakšavanje operacija utovara i istovara vagona (opcijA).

PRITISAK ZRAČNIM JASTUKOM (opcija)
Izvršite postupni pritisak na poluproizvode male debljine u uvjetima maksimalnog vakuuma.
Sušenje drva bez izlaganja posebnom fizičkom naprezanju jamstvo je stabilnosti i trajnosti proizvoda. Stezanje drvenih vlakana na nenormalan način, izlažući hrpu velikim silama pritiska, može biti nezgodno, posebno za duge komade. U ovom slučaju, kasniji procesi destabiliziraju "prisilnu" ravnotežu vlakana, ispuštajući unutarnje napetosti na anomalan način s posljedičnim lomovima i izobličenjima.
PRITISAK ZRAČNIM JASTUKOM omogućuje vam postupan i lako podesiv pritisak čak i u uvjetima maksimalnog vakuuma. Ova se tehnika koristi za poluproizvode male debljine gdje se djelovanjem pritiska mogu izbjeći izobličenja ili čak ispraviti površinska zakrivljenost nekih komada.
Osnovni prerogativ korištenja ove tehnike je ciklus obrade osušenih poluproizvoda koji ne smije uključivati naknadno oduzimanje materijala.
Glavne značajke:
• Zračni jastuk s dvostrukom šupljinom za prijenos atmosferskog tlaka na hrpu drva smještenu unutar autoklava;
• Automatski sustav napuhavanja tijekom faze vakuuma;
• Mogućnost podešavanja sile djelovanja tijekom cijelog ciklusa sušenja.

PODIZNI SUSTAV ZA RUKOVANJE GRIJAČIM PLOČAMA
Vakuumski podizač za jednostavno rukovanje grijaćim pločama (OPCIJA).

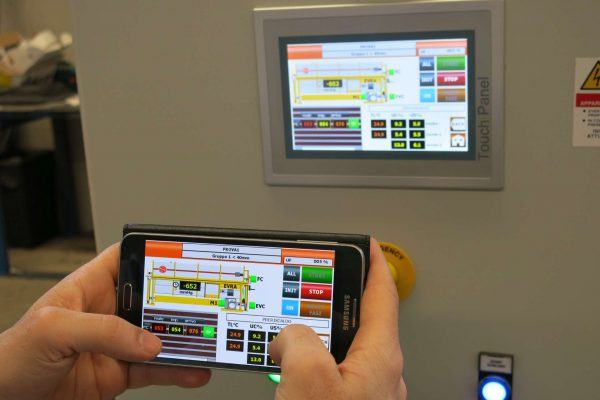

UPRAVLJAČKA PLOČA
Kontrolna ploča automatski upravlja svim fazama procesa sušenja.
Tehničke karakteristike:
• PLC model Siemens S7-1200 za upravljanje svim periferijama stroja i za automatsku kontrolu ciklusa sušenja;
• Zaslon osjetljiv na dodir za sučelje stroja jednostavno za korištenje i naprednu grafiku;
• izravno očitavanje Wika 4-20mA mikrokontrolera pretvarača tlaka, u svim fazama vakuuma i zagrijavanja;
• Sonde br. 3 za očitavanje vrijednosti vlažnosti materijala koji se suši;
• Sustav daljinske pomoći tipa “Iveconnect” koji radi preko Etherneta ili pristupne točke za daljinsko upravljanje programima sušenja, alarmima i poviješću ciklusa izravno s ISVE poslužitelja.

KAPACITET SUŠARE IZRAČUNAVA SE PREMA VAŠIM POTREBAMA
STOJIMO VAMA NA RASPOLAGANJU ZA SVE DODATNE INFORMACIJE
