LINIJA ZA DUŽINSKO NASTAVLJANJE ELEMENATA ZA LAMELIRANE GREDE

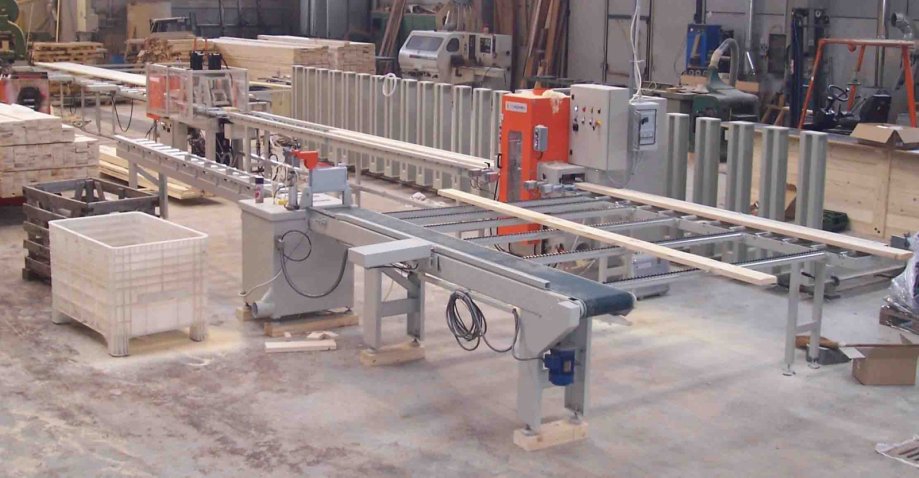

POLUAUTOMATSKA LINIJA ZA DUŽINSKO NASTAVLJANJE ELEMENATA ZA IZRADU LAMELIRANIH
GREDA , C.E. NORME , NOVI STROJEVI
SASTAV:
Nr. 1 VALJČANI TRANSPORTER (POS. 1)dimenzja mm 5000 X 300
Nr. 1 DVOSTRANA GLODALICA mod. MILL 250 (POS. 2). za dvostrano glodanje cink spoja na oba elementa
max.radna širina mm. 250
max.visina mm. 100
osovina Ø 50 x 260
alati Ø 180 sa 20 zuba Ø 170 sa 15 zuba
okr/min. 5500
motor Kw 18,5
odsis br° 2 otvora Ø 200
Ulaganje se izvodi ručno, dok je ciklus glodanja automatski na obije strane elemenata.
Stroj je opremljen serijom alata od 15 do 20 zuba po izboru kupca.

Nr. 1 VALJČANI TRANSPORTER (POS. 1)dimenzja mm 5000 X 300
Nr. 1 GRUPA ZA LJEPLJENJE , NANOSAČICA LJEPILA (POS. 5) sa valjčanim transporterom na
ulazu dimenzija mm 500x300 (POS. 4) na slobodne valjke.
Sistem ljepljenja sastoji se od graničnika, papuče za nanos ljepila na zračni pomak pod pritiskom.
Komad se ručno pomakne do graničnika stisne se pedala i papuča se pomakne gore dolje po spojnom mjestu.

Nr. 1 SPAJAČICA FINGER JOINT za spajanje lamela, mod. ECO-LOGIC (POS. 6) od 18 tona pritiska, hidraulična.
Ručno ulaganje elemenata, ciklus spajanja je automatski.
Dužina spojenih lamela određuje se graničnikom, rez na zračni pomak.
Max radna širina mm. 250
Max visina mm. 100
min.dužina komada mm. 600
max pritisak Ton 20
max pritisak gurača Ton 18
max sekcija komada cm² 180
pila Ø mm. 500
Motor pile HP 5,5
Motor hidraulične pumpe HP 7,5

Nr. 1 IZLAZNA LINIJA dužine mt 12,00 (POS. 7) sa automatskim izbacivačem dimenzija
mm 2.000 sa za slaganje spojenih lamela, sa 8 nosača

Cijena na upit.
