KONTAKTNA BRUSILICA ZA KALIBRIRANJE I BRUŠENJE LAKA

NOVI STROJ - VRHUNSKA TALIJANSKA TEHNOLOGIJA ZA DRVNU INDUSTRIJU
SASTAVLJANJE RADNIH JEDINICA PREMA VAŠIM POTREBAMA

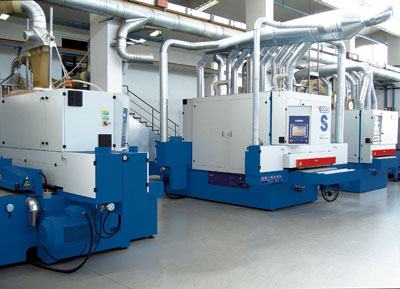

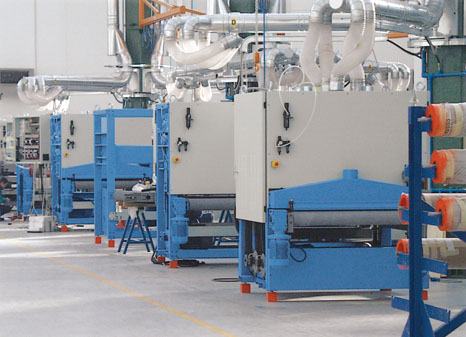

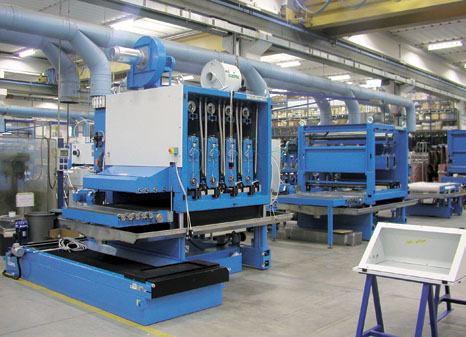

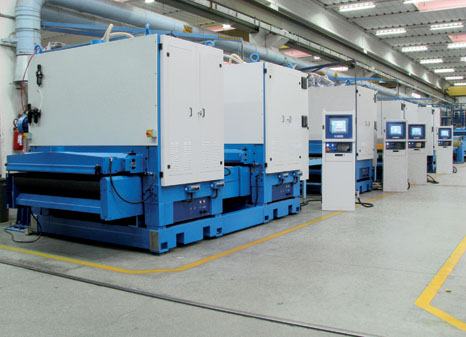

– PROTOČNA KONTAKTNA BRUSILICA, MARKA ”COSTA LEVIGATRICI”
MODEL S7 – XCRTT , C.E. NORME, težina stroja 10.000 kg

TEHNIČKI PODACI:
• Radna širina 1350 mm
• dužina brusnih traka, uzdužno brušenje 3250 mm (L+30 mm)
• oscilirajuće trake s ispuhivačima za čišćenje traka
• fotoćelije sa sigurnosnim mikroprekidačima na svakoj traci
• Radna debljina standard: od 3 mm do 160 mm
• Visina radnog stola - 900 mm - stalna
• Podizanje radnih jedinica s redukcionim motorom
• Sigurnosna letva na ulazu s mikroprekidačima
• Kontaktni detektori na ulazu za registriranje dimenzije obradtka

STRUKTURA STROJA:
• Stroj je konstruiran od masivnih čeličnih strukturnih elemenata
• Prijenos snage vrši se preko remenice i remena s ugrađenim sustavom za
brzo samozaustavljanje
• Stroj je izrađen prema CE standardima

POTISKIVAČI:
• Grupa gumenih valjaka pritiskivača ispred i iza radnih jedinica (na ulazu i izlazu) ;
radni tlak je podesiv po svakoj skupini za kompenzaciju razlike u debljini obradtka.

SUSTAV POMAKA:
• Transportna traka s motorom s inverterom, brzina pomaka 4 ÷ 24 m/min,
motori sa automatskom disk kočnicom,
• Vakum u radnom stolu, komplet sa ventilatorom, kontrola preko invertera
• radni stol sa površinom od kaljena čelika radi manjeg habanja, sa perforacijama
na transportnoj traci, (tihi rad), komplet sa produžecima stola sprijeda i straga s
slobodnim valjcima (2x + 400 mm) za naslanjanje većih komada

1° RADNA JEDINICA – POPREČNI SEGMENTIRANI TAMPON:
• DPC – 16C16 – serija segmentiranih tampona, digitalna kontrola, kontinuirano
prilagođavanje širini obradtka, automatsko upadanje/isključivanje
DB – sigurnosna bariera protiv po dimenziji defektnih obradaka
X7 – poprečna traka za brušenje laka, dim. 150 x 7350 mm, komplet sa lameliranom
Trakom dim. 150 x 5510 mm
CAX – sustav automatskog uključivanja i isključivanja pritiska,
Motor kontroliran preko invertera, snaga 15 kw , IE3
Ubodna brzina trake 3-16 m/sec
BBL - Ispuhivači za čišćenje trake, odsisni otvor

2° RADNA JEDINICA - C - VALJAK :
• C25 je gumeni valjk za kalibriranje promjera 250 mm - uključuje : sistem napinjanja trake ;
elektronsku oscilaciju ; usisni otvor ; sigurnosne sklopke, gumirani cilindar s spiralnim
utorima za hlađenje izrađen bez spoja u više armiranih slojeva.
Tvrdoća gume 90 sh.
Grit - set - sustav za elektronsko pozicioniranje radne visine cilindra u odnosu
na debljinu abrazivne trake
Pozicija stand- by za brzo isključenje cilindra u slučaju nužde.
Motor kontroliran preko invertera snage od 18,5 kW, efikasnosti IE 3
Ubodna brzina trake 3 - 20 m/sek.
B1 - standarddni oscilirajući ispuhivači za čišćenje brusne trake s odsisnom kapom
B-Lock – automatsko blokiranje
Qick fit, sustav za brzu izmjenu traka

3° RADNA JEDINICA – VERTIKALNE ČETKE :
• XRS – grupa oscilirajućih četki za strukturiranje drvenih obradaka, kontrolirane inverterom
Motor snage 5,5 kw
Kompletna grupa izvlači se van prilikom zamjene četki, širina 1300 mm
CLK/XRS sistem brze izmjene četki
Set čeličnih četki
Set četki sa abrazivnim trakicama, stnadard Costa levigatrici

4° RADNA JEDINICA - T - TAMPON :
CA – aktivator kontakta, integrirano upravljanje digitalnim upravljačkim jastučićima,
tlakovima - upravlja funkcijama pojedinih pogona tlaka i određuje i vrijeme
upadanja-ulaska / izlaska trake na obradak koji se kreće kroz stroj.
SF3 – grupa ”superfinitore”, traka dužine 2620 mm, komplet sa lameliranom trakom
Dužine 3250 mm, osigurava vrhunsku obradu i trajnost brusnih traka
IE3 motor snage 15 kw kontroliran inverterom
Ubodna brzina trake 3-16 m/sek
B1 – ispuhivači za čišćenje trake, komplet sa odsisnom kapom
B-Lock – automatsko blokiranje
Qick fit, sustav za brzu izmjenu trake

5° RADNA JEDINICA - T - TAMPON :
CA – aktivator kontakta, integrirano upravljanje digitalnim upravljačkim jastučićima,
tlakovima - upravlja funkcijama pojedinih pogona tlaka i određuje i vrijeme
upadanja-ulaska / izlaska trake na obradak koji se kreće kroz stroj.
SF3 – grupa ”superfinitore”, traka dužine 2620 mm, komplet sa lameliranom trakom
Dužine 3250 mm, osigurava vrhunsku obradu i trajnost brusnih traka
IE3 motor snage 15 kw kontroliran inverterom
Ubodna brzina trake 3-16 m/sek
B1 – ispuhivači za čišćenje trake, komplet sa odsisnom kapom
B-Lock – automatsko blokiranje
Qick fit, sustav za brzu izmjenu trake

POMOĆNE GRUPE :
S18 – Grupa za četkanje, Ø 180 mm, sa četkom Scotch-brite za sirovo finaliziranje laka
Sa kočnicom, motor snage 1,1 Kw

POMOĆNE GRUPE :
S18 – Grupa za četkanje, Ø 180 mm, sa četkom nylon crine za čišćenje prašine
motor snage 1,1 Kw

POMOĆNE GRUPE :
JR – rotirajući ispuhivači za finalno otprašivanje radne površine, ploče i rubova
Komplet sa odsisnom kapom

ELEKTRIČNA INSTALACIJA :
Električni kontrolni sustav (komande); jedinica smještena na tijelu stroja , zajedno s
sigurnosnim prekidačem , sadrži seriju led signalizacija za dijagnozu rada stroja te gumb
za zaustavljanje u nuždi . Radne zaštite IP54 - EN 60204, norme CE

ZRAČNA INSTALACIJA :
sustav filtera - sprej zrak / ulje - radni tlak od 6 bara, kompletirano sa odgovrajućim filterima.
Automatsko zaustavljanje stroja kada tlak padne ispod minimalnog 4 bara.

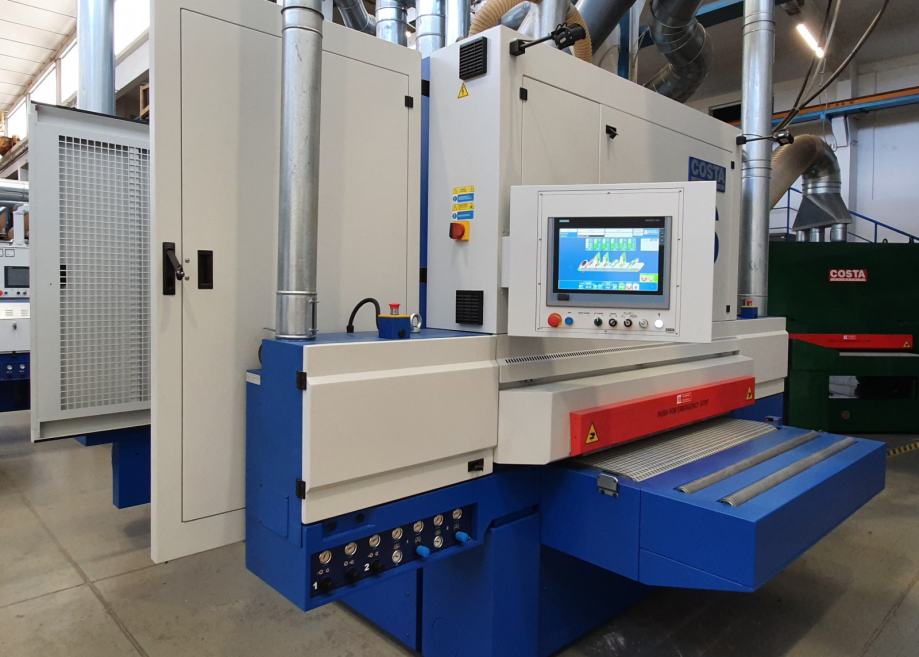

KONTROLA I UPRAVLJANJE - HMI-VISION - komjuterizirani sistem za programiranje rada stroja
sa vizualizacijom radnji, touch screen ekran u boji, mogućnost pohranjivanja do 250
kompletnih programa rada, ekran 10”, internet asistencija, hardware i software direktno,
spajanje sa tvornicom Costa levigatrici.
FF45- nagibna upravljačka ploča, pozicionirana na rub stroja
