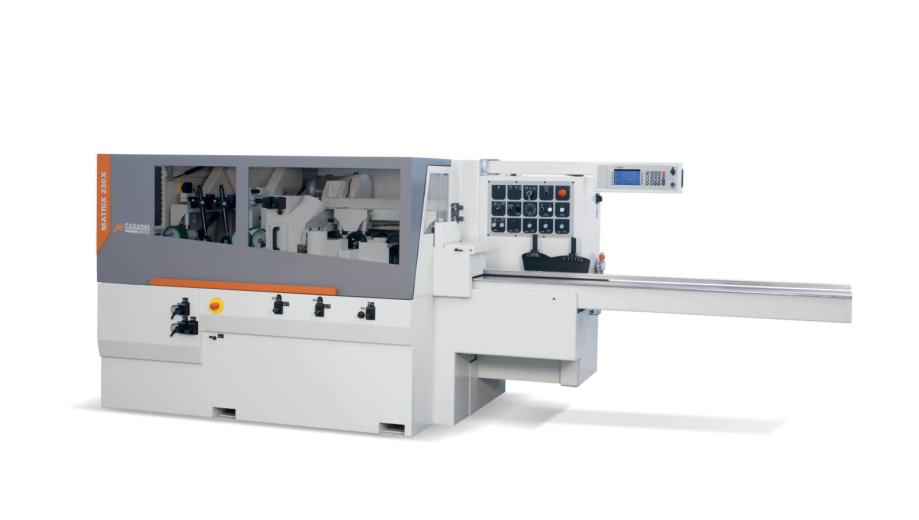

ČETVEROSTRANA BLANJALICA

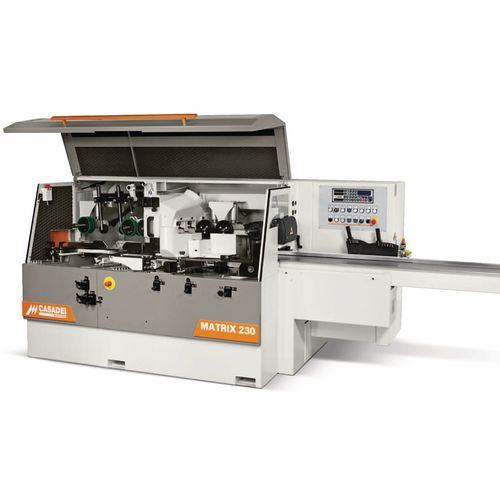

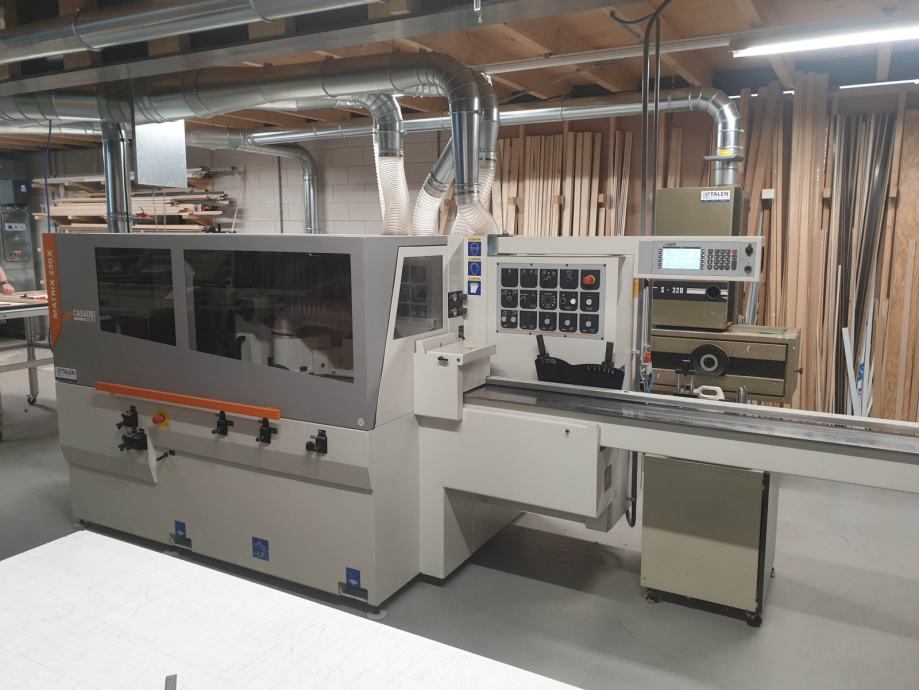

ČETVEROSTRANA BLANJALICA ”CASADEI MACCHINE”, MOD. MATRIX. 230X , 4 osovine C.E.,
V 380/50, NOVI STROJ
Baza stroja:
• Čvrsta baza od masivnog čelika cjevaste strukture
• Centralizirano ručno podmazivanje vodilica i stola
Vodilice:

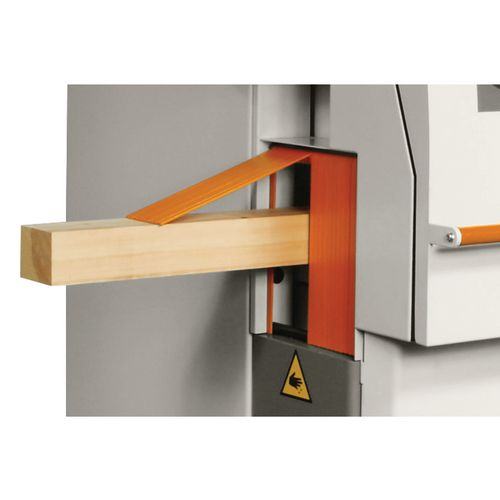

• Vodiilica za ulaz sa podesivim paralelogramskim sustavom
• Sustav za prethodno ravnanje s desne strane pomoću rezača na glavi
osovina za blanjanje (rezač za ravnanje opcija)
• Ulazna površina od čelika s robusnim presjekom
Okomito podešavanje pomoću paralelogramskog sustava
Radni stol:
• Radne ploče od lijevanog željeza s malim koeficijentom trenja

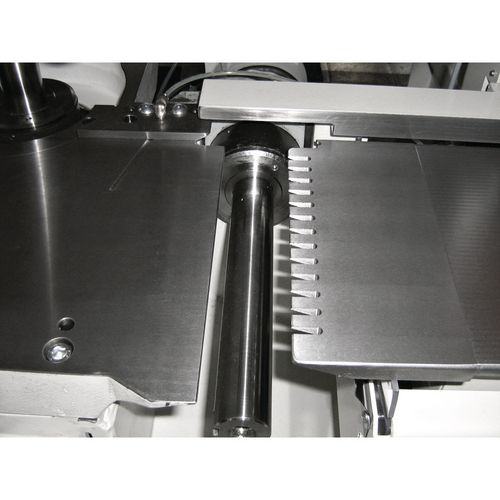

• Pokretni čelični polumjeseci ispred okomitih osovina
Sustav pomaka:
• Gornji poprečni nosač vučnog sustava koji se sastoji od rebraste konstrukcije
od debelog čelika. Istodobno podešavanje pritisne grede i vodoravne osovine
gornja ručno (motorizirani pomak, komanda sa displeya, dostupno samo na automatskoj verziji AX).
• Donji gumirani pogonski valjak, postavljen nakon gornje vodoravne osovine

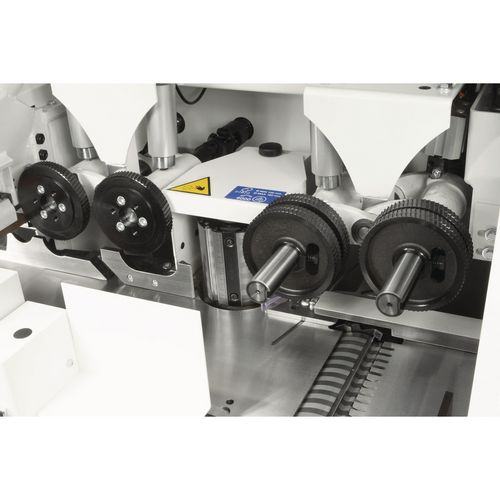

• Čelična vratila i napojni kotači s kaljenom površinom i pneumatski tlak kao standard.
• Čelični kotači s nazubljenom i kaljenom površinom sa pritiskivačima na zrak
• Sustav pomaka s promjenjivom brzinom putem pretvarača. Prijenos pomaka preko kardanskih zglobova.
• Prihvatna grupa valjaka prije ravnalice blanjalice koja se može izuzeti.
Cilindri i vretena:
Cilindar vretena od lijevanog željeza ø 100 mm. Sustav koji jamči krutost i preciznost zahvaljujući paru ležajeva promjera 85 mm s središnjom udaljenosti od 236 mm
Sistem QUICK SET:
"QUICK SET" je uređaj za brzo podešavanje lijeve i desne vertikalne osovine i, na zahtjev, gornje vodoravne osovine (opcija). Jednim podešavanjem za svako vreteno, postavljanjem minimalnog promjera alata na određeni brojčanik, moguće je zabilježiti, u slučaju gornje vodoravne osovine, cijeli stroj (radna visina, prednji / stražnji pritiskači i pogonski valjci )

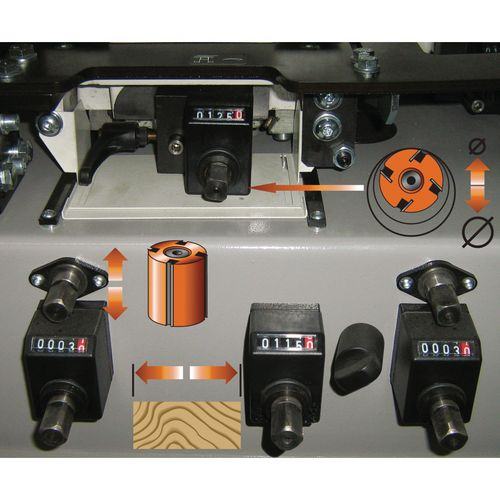

Pozicioniranje osovina:

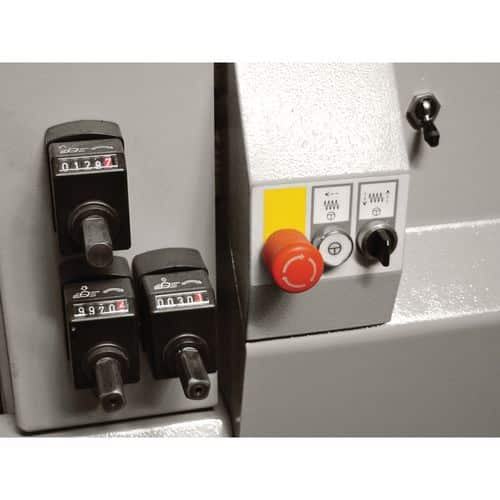

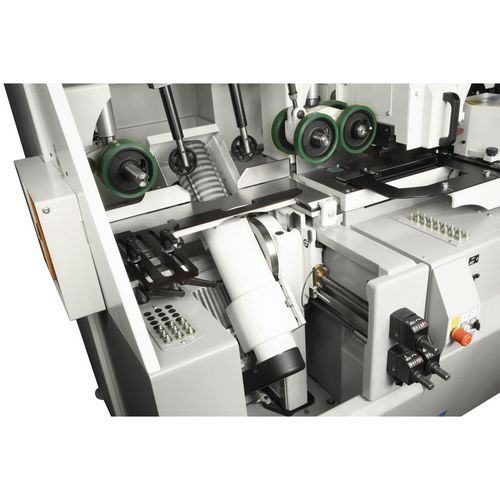

Sva podešavanja osovina provode se s prednje strane stroja u ergonomskom položaju, očitanje kota pomoću digitalno-mehaničkih brojčanika. Da biste prilagodili deltu promjeru alata desne i lijeve okomice te gornje vodoravne osovine i poravnanje vodilice gornjeg dijela, potrebno je otvoriti poklopac motora.
Zaštitna kabina:
Kabina je integrirana na tijelo stroja, obložena materijalom za absorbiranje buke i sigurnosnim mikro prekidačima.

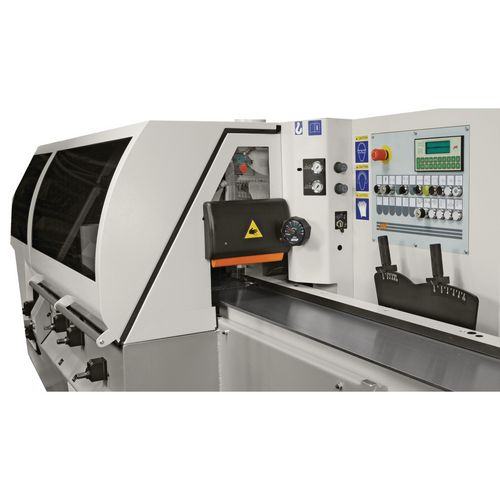

Napajanje:
• Izravno startanje za sve motore
• Glavni prekidač koji se može zaključati
• Birač impulsa za dodavanje komada (brzina naprijed)
• Magnetnotermička zaštita na svim motorima
• Gumbi za zaustavljanje u nuždi u položaju operatera
• Pomoćni krug niskog napona za sve komande
• Ploča s tipkama s naredbama za pokretanje obradtka
TEHNIČKE KARAKTERISTIKE:
Maksimalne dimenzije gotovog komada 230 x 120 mm
Minimalna radna širina 25 mm, (15 mm opcija)
Minimalna radna visina 6/10 mm
Minimalna duljina komada Mod. 4 os. 450 mm, (430 mm opcija)
Minimalna duljina komada Mod. 5 os. 630 mm, (420 mm opcija)
Brzina pomaka s pretvaračem 5 ÷ 25 m / min
Brzina vrtnje vretena 6000 o / min
Promjer osovine držača alata 40 mm
Korisna duljina vodoravnih osovina 250 mm
Korisna duljina vertikalnih osovina 140 mm
Dužina univerzalne osovine 240 mm
Osno podešavanje vodoravnih osovina 40 mm
Osno podešavanje vertikalnih osovina 40 mm
10 mm ulazni stol i podešavanje vodilice
MIN / MAX promjer alata prva vodoravna donja osovina 120/140 mm
MIN / MAX promjer alata vertikalne osovine 100/180 mm
MIN / MAX promjer gornjeg vodoravne osovine 125 mm, (100 ÷ 180 mm opcija)
MIN / MAX promjer drugog donjeg vodoravne osovine 100/180 mm


Kapacitet profiliranja s alatom 180 mm druge vodoravne donje osovine 15 mm
Snaga motora donje vodoravne osovine 4 kW (5,5 KS)
Vertikalne osovine, snaga motora (pojedini) 5,5 kW (7,5 KS)
Snaga motora gornjeg vodoravnog vratila 4 kW (5,5 KS)
Snaga motora universalne osovine 4 kw
Snaga motora za pomak 3 kW (4 KS)
• Min. / Maks. Promjer alata 100 ÷ 180 mm
• Broj 3 decimalna numerička pokazatelja
Duljina ulaznog stola 2000 mm
Promjer dovodnog valjka 140 mm
N ° 2 vučna kotača 140x25 mm za svaku dugu vučnu osovinu, Std
N ° 1 vučni kotač s prirubnicom 140x20 mm ispred lijeve okomice
Umetak od kaljenog čelika (pomični okvir), Std
Metalne pločice za podmetanje
Pločica na hrvatskom jeziku
C.E. norme
