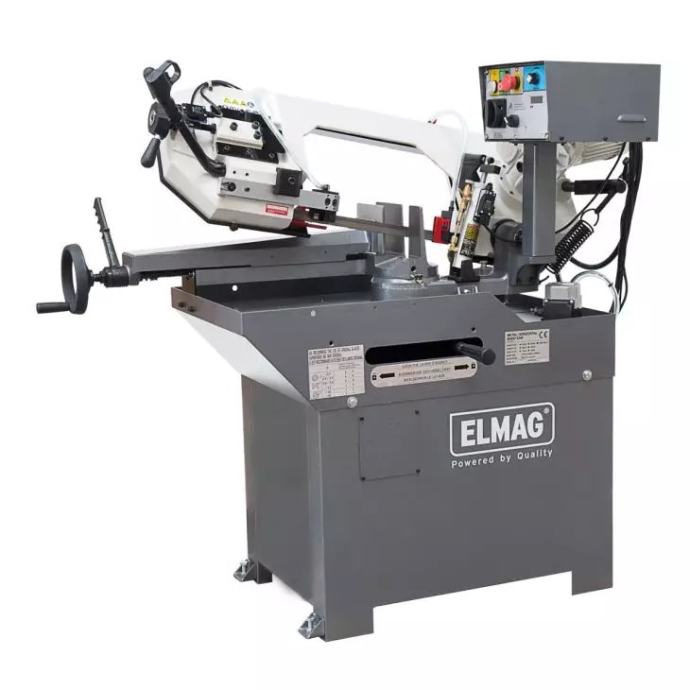

Elmag Stroj za ugaonu tračnu pilu CY260-2GN VARIO

Zakrivljene tračne pile
Jednostavne zakrivljene tračne pile opremljene su rotirajućim okvirom za tračnu pilu i trajno montiranim škripcem. Omogućuju proizvodnju jednostranih zakošenih pila (npr. CY 210/260).
Dvostruke zakošene tračne pile imaju klizni škripac. Fiksira se s lijeve ili desne strane trake za pilu i omogućuje proizvodnju desnih ili lijevih kuta (od CY 350).

CY modeli - TO je izvedba
Profesionalno rezanje metala zahtijeva pouzdano, jednostavno i varijabilno koristite tračnu pilu s optimalnom propusnošću. Tračne pile CY posebno razvijene za ove zahtjeve nude maksimalnu točnost i brojne funkcije za pojednostavljenje i automatizaciju radnih procesa. CY modeli opremljeni su snažnim pogonskim motorima i dugotrajnim kompaktnim zupčanicima koji rade u uljnoj kupki radi trajnog podmazivanja.

Standardna oprema
- CY metalna tračna pila
- Mehanizam za automatsko spuštanje s kontrolnim ventilom
- Brzo -stezaljka za otpuštanje
- poluga za brzo otpuštanje
- blokada šipke sa graničnikom materijala
- kutno brzo otpuštanje
- kutna ljestvica
- kompaktni mjenjač s punjenjem uljem
- uljna kupka za trajno podmazivanje
- Središnja upravljačka ploča
- ERGO upravljačka ručica / uključivanje/isključivanje
- Sustav hlađenja s električnom pumpom
- Kotači trake za pilu s preciznim ležajevima
- Podešavanje tračne trake
- Zatezač trake za pilu s paketom pločastih opruga
- SBÜ krajnji prekidač za nadzor trake za pilu
- Vodilica trake za pilu podesiva sprijeda
- Zatezni ležaj podesiv sprijeda/straga
- Zaštita od strugača/hvata < br>- Četka za strugotinu
- Zaštita lista pile s graničnim prekidačem
- AutoOFF automatsko isključivanje
- Zaustavljanje u nuždi / otpuštanje nultog napona
- Okvir pile sa konusnim valjkastim ležajevima
- Čelični lim baza
- Bimetal Cobalt tračna pila
- Alati/upute za rad/CE

Primjeri primjene
- Metalna konstrukcija
- Strojarstvo
- Konstrukcija opreme
- Konstrukcija postrojenja
- Izrada cijevi
- Izrada kotlova
- Izrada kontejnera
- Instalateri
- Radionice za motorna vozila
- Izrada karoserije
- Bravari
- Kovači
- Vodoinstalateri
- Izolacijske tvrtke
- Građevinske tvrtke

PREDNOSTI
Ručni rad s kontrolom posmaka pomoću upravljačke poluge ERGO, idealno za materijal tankih stijenki
Automatski za pojedinačne i serijske rezove
Jednostavna promjena načina rada - A/M zatezač opruge s rasterećenom oprugom za utovar ili istovar okvira pile.
Beskonačno podesiva pila dovod okvira - s hidrauličkim automatskim spuštanjem ABV s regulacijskim ventilom
Brzo stezanje materijala prednamještanjem stezne čeljusti - brzostezni škripac SSS s ručnim kotačićem
Precizno stezanje jednim okretajem ručice - s brzosteznom polugom
Najveća ponovljivost za serije rezanje - s blokadom šipke i podesivim graničnikom materijala
Brzo podešavanje zakošenja 0-60° - s kutnim brzim stezanjem WSS i lako čitljivom kutnom skalom
Snažan pogon trake za pilu 750 W
Miran rad i dugovječnost - kompaktan mjenjač s uljna kupka za trajno podmazivanje
Dvostupanjsko prebacivanje za brzine rezanja od 40 i 80 m/min za tvrde i meke materijale
Optimalno hlađenje trake za pilu - sustav hlađenja s električnom pumpom, mjernim ventilom i povratnim filtrom
Ravnomjeran rad trake za pilu - idealne veličine kotači trake za pilu s preciznim ležajevima i podešavanjem gusjenice
Jednostavna izmjena trake za pilu, konstantna napetost - kontinuirano podesivi zatezač trake za pilu s paketom tanjurastih opruga
Sigurno vođenje trake za pilu - zatezni ležaj sprijeda podesiv prema radnom komadu
Čvrsto vođenje trake za pilu - precizno podesivi zatezni ležajevi s ekscentričnom osi
Clean - sa zaštitom od zahvata na stražnjoj strani kao strugač strugotine
Operativno siguran - zaštita trake za pilu s krajnjim prekidačem, zaštita od zahvata, AutoOFF - automatsko isključivanje na kraju pile, hitno zaustavljanje, okidač nultog napona, usklađen s CE
Plug&Play oprema s punjenjem uljem i visokokvalitetnim bimetalnim kobaltnim listom tračne pile
