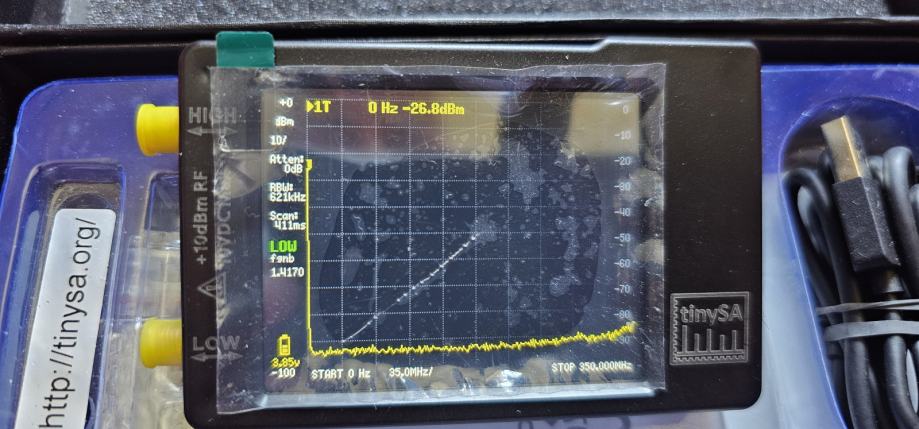

TinySA analizator spektra spectrum analyzer 960MHz

Garancija, Potpuno nov, ispravan, moguca besplatna dostava. za vise detalja posaljite poruku ili nazovite.

Specifikacija Korisničko sučelje: * Razlučivost zaslona 320*240 piksela * Dijagonala zaslona 2,8" * 16 bita po pikselu RGB * Otporni dodirni zaslon kontrola dodira * Kontrola Jog prekidača * Kontrola USB serijskog priključka * Dodatni TTL USART priključak (SW još nije implementiran) na unutarnja tiskana pločica * Linearno napajanje kako bi se izbjegla smetnja pri prebacivanju TinySA specifikacija podijeljena je na 4 načina

Specifikacija načina rada s niskim unosom:
* Raspon ulazne frekvencije od 100 kHz do 350 MHz
* Ulazna impedancija 50 ohma kada je ulazna atenuacija postavljena na 10 dB ili više.
* Odabir ručne i automatske ulazne atenuacije između 0dB i 31dB u 1 dB
* Apsolutna maksimalna ulazna razina bez atenuacije od +10dBm
* Maksimalna apsolutna ulazna snaga s atenuacijom od +20dBm za kratko razdoblje od 30dB
* Input Intercept Third Order Point Modulation proizvodi (IIP3) s 0dB prigušenje od +15dBm
* 1dB prigušenje točke kompresije na +2dBm s 0dB
* Rezolucija detektora snage od 0,5 dB i linearnost kao funkcija frekvencije od +/-1dB
* Točnost kalibracije razine snage nakon apsolutne snage od +/- 1dB
* Najniža prepoznatljivog signala korištenjem pojasne širine razlučivosti od 30kHz od -102dBm
* Frekvencijska točnost jednaka odabranoj širini pojasne razlučivosti
* Fazni šum od -90dB/Hz pri pomaku od 100kHz i -115dB/Hz pri pomaku od 1MHz
* Dinamički raspon bez spura pri korištenju pojasne širine razlučivosti od 30kHz 70dB
* Filtri razlučivosti koji se mogu ručno odabrati od 3, 10, 30, 100, 300, 600 kHz. Automatski odabir jednog od 57 filtara rezolucije.
* Razlučivost zaslona od 145 ili 290 mjernih točaka.
* Brzina skeniranja od preko 1000 točaka u sekundi korištenjem filtara veće rezolucije.
* Automatska optimizacija stvarnih točaka skeniranja kako bi se osigurala pokrivenost cijelog raspona skeniranja bez obzira na odabranu propusnost rezolucije
* Opcija potiskivanja za procjenu jesu li određeni signali interno generirani ili stvarno prisutni u ulaznom signalu

Način unosa visokih specifikacija:
* Raspon ulazne frekvencije od 240MHz do 960MHz
* Budući da nema ulaznog pojasnog filtra, jaki signali izvan raspona od 240MHz do 960MHz mogu uzrokovati izobličenje unutarpojasnih signala
* Apsolutna maksimalna ulazna razina, bez prigušenja od +10dBm
* Input Intercept Point proizvodi modulacije trećeg reda (IIP3) od -5dBm
* 1dB točka kompresije prigušenja na -6dBm s 0dB
* Razlučivost detektora snage od 0,5 dB i linearnost ovisna o frekvenciji od +/- 1dB
* Točnost kalibracije razine snage nakon apsolutne razine snage od +/- 1dB
* Najniži signal koji se može razlikovati korištenjem propusnost razlučivosti od 30kHz od -115dBm
* Točnost frekvencije jednaka odabranoj propusnosti razlučivosti
* Dinamički raspon bez spura kada se koristi pojasna širina razlučivosti od 30 kHz od 50 dB
* Odabirni (automatski i ručni) filtri razlučivosti od 3, 10, 30, 100, 300 i 600 kHz
* Dodatni prigušivač ovisan o ulaznoj frekvenciji od 25 dB do 40 dB. Razina snage pogreške s aktiviranim ovim prigušivačem povećava se na +/- 15 dB
* Razlučivost zaslona od 145 ili 290 mjernih točaka.
* Brzina skeniranja od preko 1000 točaka u sekundi korištenjem filtara veće rezolucije.
* Automatska optimizacija stvarnih točaka skeniranja kako bi se osigurala pokrivenost cijelog raspona skeniranja bez obzira na odabranu propusnost razlučivosti

Niskospecifični izlazni način:
* Sinusni izlaz s harmonicima ispod -40dB osnovne izlazne frekvencije od 100kHz do 350MHz
* Odabir izlazne razine u koracima od 1dB između -76dBm i -6dBm
* Izborna AM, uska FM i široka FM modulacija ili polagani prelazak preko frekvencije s mogućnošću odabira

Specifikacija moda velike snage:
* Izlaz kvadratnog vala
* Raspon izlazne frekvencije od 240MHz do 960MHz
* Odabir izlazne razine u promjenjivim koracima između -38dBm i + 13dBm
* Dodatna uska FM i široka FM modulacija ili sporo kretanje preko odabrane frekvencije

Specifikacije referentnog generatora:
* Dodatni pravougaoni izlaz s osnovnim na -25dBm spojen na visoki ulaz/izlaz
* Frekvencija se može postaviti na 1MHz, 2MHz, 4MHz, 10MHz, 15MHz ili 30MHz.

Specifikacije baterije:
* Maksimalno vrijeme punjenja 1 sat na USB priključku od najmanje 500 mA ili USB punjaču
* Radi na potpuno napunjenoj bateriji najmanje 2 sata

Autorska prava:
*TinySA je registrirani zaštitni znak.
