Regulatori faktora snage

1.Regulatori faktora snage COMAR QSR6
1 Tehničke značajke
1.1 Opće značajke
Nazivni napon napajanja Višenaponski 380÷415V a.c. ± 10% ; 400V -10% / +5% kontinuirani rad
Nazivna potrošnja 3 VA
Nazivna struja napajanja Pomoću sekundarne strane CT
5A max., 1. klasa - 5VA (Imin. = 500mA)
Potrošnja struje strujnog kruga 2VA
Nazivna frekvencija 50Hz ili 60Hz autoset
Kontrolirane banke 6
Izlazni releji 5A 250 Va.c. otporno opterećenje
Maksimalni strujni releji uobičajeni 5A pri 40°C otpornom opterećenju

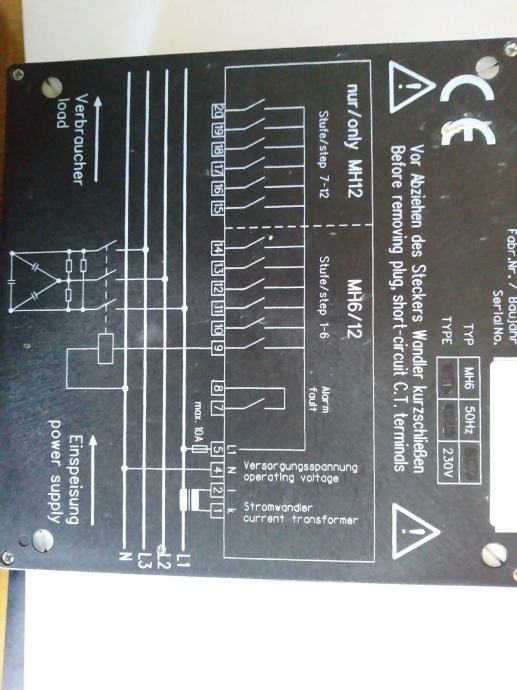

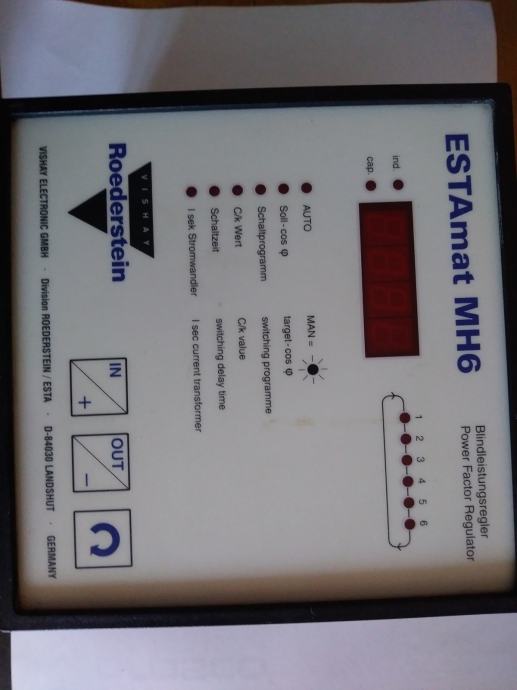

2.Regulatori faktora snage ESTAmat MH6
2. Tehnički podaci
2.1 Mjerni krug
Preciznost: kategorija 1
Filter na ulazu: svaki mjerni krug ima propusni filtar
Frekvencija mjerenja: 50 Hz (opcionalno 60 Hz)
Mjerni napon: interno spojen na napon napajanja
Raspon mjerne struje: 25 mA -5 A
Mjerna potrošnja struje: 1 VA
Mjerno strujno preopterećenje: 20 % maksimalno trajno
Mjerna struja C.T.: x/5 A ili x/1 A, kategorija 1
2.2 Upravljački krug
Broj koraka: 6
2.3 Električni podaci
Radni napon: 230 VAC±15 %, 50Hz (60Hz i/ili 115 VAC po izboru)
Ulazna snaga: maksimalno 8 W
3.4 Mehanički detalji
Prednja ploča: 142 x 142 mm
Izrez na ploči: 138 x 138 mm
Dubina: cca. 65 mm
