Pioneer SA-700, moguća zamjena uz doplatu

Pioneer SA-700, zaiista treba poslušati ovo pojačalo, zvukovno uz rame 10 x skupljoj današnjoj konkurenciji, bezbroj mogučnosti, moguće koristiti kao predpojačalo ili pojačalo, vrhunsko phono predpojačalo, moguća zamjena uz doplatu 092/2944-771
Značajke

Predpojačalo se sastoji od tri precizno izrađene sekcije.

MC Sekcija: korištenjem vrlo posebnih tranzistora, ova sekcija adekvatno pojačava male izlazne patrone pokretne zavojnice. Vrlo niska razina buke.

Prednja sekcija: upotrebom silikonskih tranzistora i izravno spojenog 3-stupanjskog povratnog kruga EE, značajno bolja stabilnost i rezultati tonske kvalitete.

Sekcija kontrolnog pojačala: ima FET i 3-stupanjski povratni krug ES s izravnim spajanjem, visok omjer S/N i minimalno izobličenje zbog varijacija impedancije.

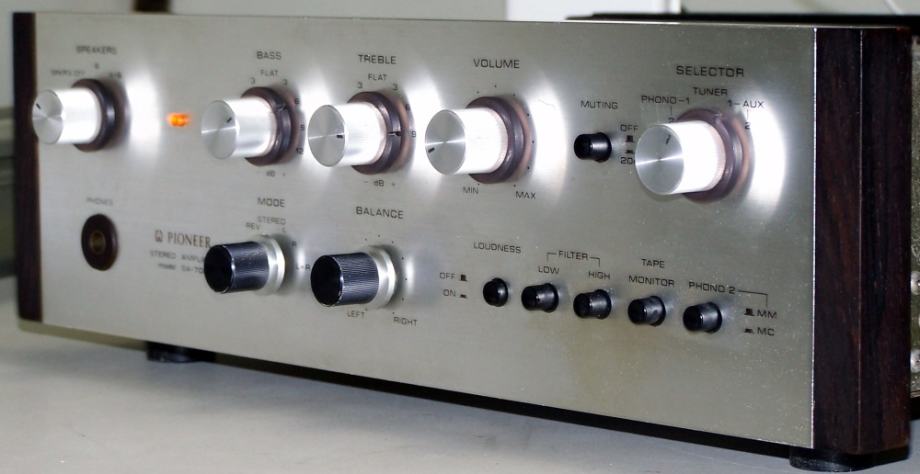

Uistinu precizne kontrole tonova

Unatoč njihovim oznakama, većina kontrola je vrlo približna. Zapravo, obično nisu ravni čak ni kada su postavljeni na ravno. SA-700 je radikalno drugačiji, postavite ove kontrole tona na ravno, i signal će stvarno biti ravnomjeran. Precizne postupne kontrole od 3 dB za podešavanje basa i visokih tonova širokog raspona.

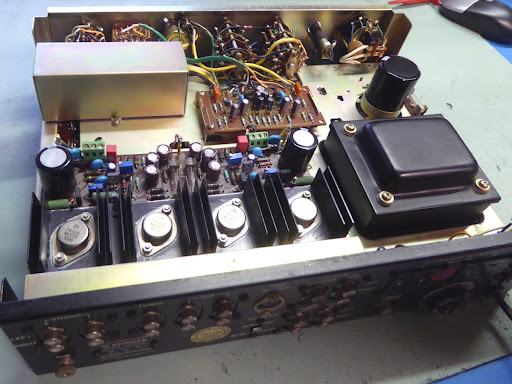

Snažno glavno pojačalo

Ovo vrhunsko glavno pojačalo daje 85 punih vata na 8 ohma s izobličenjem ispod 0,5% (IHF glazbena snaga). To je više nego dovoljno da se napuni koncertna dvorana. A s niskoučinkovitim zvučnicima od 4 Ω dostupno je 120 W.

Samostalno korištenje pred i glavnog pojačala

To je moguće jednostavnim pomicanjem prekidača. Poželjno za sustave s više jedinica, za upravljanje dodatnim pojačalom itd.

Iznimna fleksibilnost - neobičan raspon ulaza i izlaza

SA-700 ima, na primjer, dva gramofonska ulaza, a drugi, pomoću tipke za odabir, savršeno prilagođava ili MM uložak visokog izlaza ili MC uložak niskog izlaza. Naravno, postoji monitor trake za usporedbu trake/izvora. Tu su i dva seta izlaza za zvučnike.

Mnoštvo audio poboljšanja

Nekoliko Pioneer dodataka uključuje Hi i Low filtere, testiranu kontrolu glasnoće i posebnu sklopku za isključivanje od -20 dB.
General

Proizvođač: Pioneer
Model: SA-700
Tip: Integrirano pojačalo
Godine proizvodnje: 1970-1971
Proizvedeno u: Japanu
Boja: Srebrna
Potrošnja energije: 190 VA (maks.)
Dimenzije: 370 x 118 x 319 mm (ŠxVxD)
Težina: 8 kg
Izvorna cijena otprilike: 200 US$, 893 DM

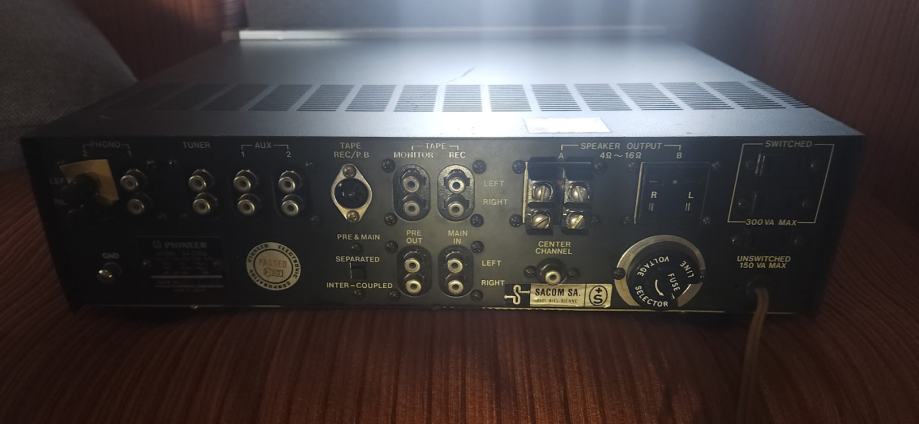

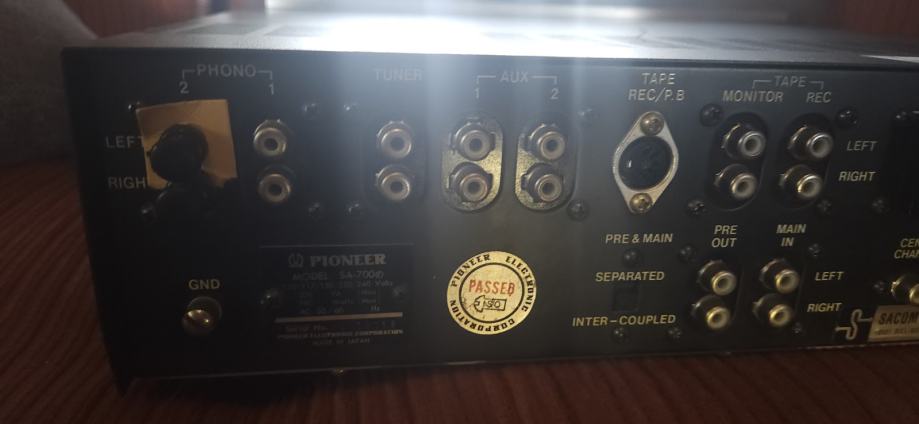

Veze

Broj ulaza: 5
Phono 1: 2,4 mV, 47 kOhm (MM)

Phono 2: promjenjivi 2,4 mV, 47 kOhm (MM) ili 0,12 mV (MC)
Tuner: 193 mV, 100 kOhm AUX: 193 mV, 100 kOhm

Traka (monitor): 193 mV, 100 kOhm
Broj izlaza: 3
Snimanje trake (činč):

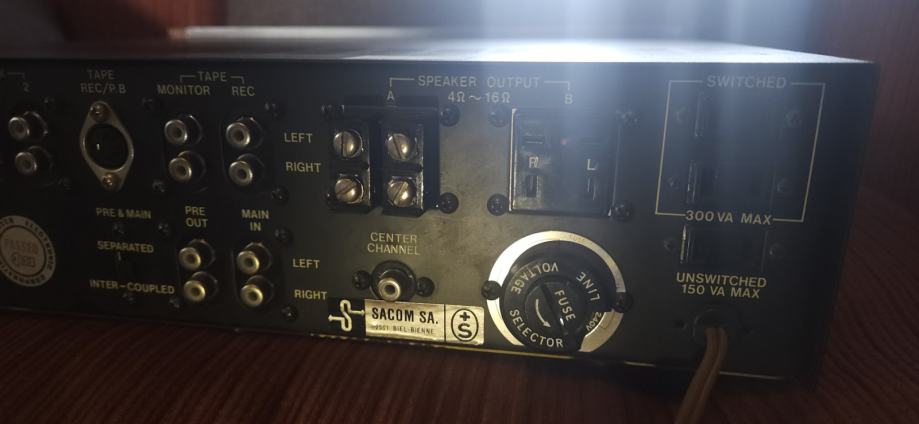

2x zvučnik (4 - 16 Ohm)
Slušalice

Tehnički podaci

Kontinuirana snaga (pri faktoru izobličenja)
8 Ohma: 2 x 34 W (0,5% / 1kHz)
4 Ohma: 2 x 44 W (0,5% / 1kHz)
Dinamička snaga
8 Ohma: 85 W (0,5% / 1kHz)
4 Ohma: 120 W (0,5% / 1kHz)
Ukupno harmonijsko izobličenje: < 0,5% (1kHz / nazivni izlaz)
Faktor prigušenja: 40 (8 Ohm, 1kHz)
Frekvencijski odziv: 20 - 40 000Hz (± 1dB)
Omjer signala i šuma:
Fono: >75dB
Pomoćni: >90dB
Odvajanje stereo kanala:
Kontrola tona:
Bas: -13,5 dB, +13 dB (150 Hz, koraci od 3 dB).
Visoki tonovi: -11 dB, +8 dB (10 kHz, koraci od 3 dB).
Glasnoća: da, na -40dB: +12 dB (50 Hz), +5,5 dB (10 kHz)
Visoki filtar: - 7,8 dB na 10 kHz
Niski filter (podzvučni): - 8,4 dB na 50 Hz
Isključivanje: - 20 dB
